鍍高爾凡雷諾護墊護坡的坡長怎么計算
時間:2022-11-23 11:15:00
河道治理經常使用鍍高爾凡雷諾護墊進行護坡，因此，該結構也被稱為
雷諾護墊護坡。在現實生活中，我們經常會接觸到圖紙，因為我們是雷諾護墊生產廠家，對于產品比較熟悉，但是，說到看圖紙就有點欠缺了，有些人拿到圖紙就會無從下手，不知道該如何設計雷諾護墊的尺寸以及計算出需求的數量。這一點，對于不會看圖紙的業務員具有非常大的阻礙。由于我本人從事過幾年工程，接觸到圖紙，結合多年的對于產品的了解，我把我所常用的計算方法拿出來為大家分享解惑。

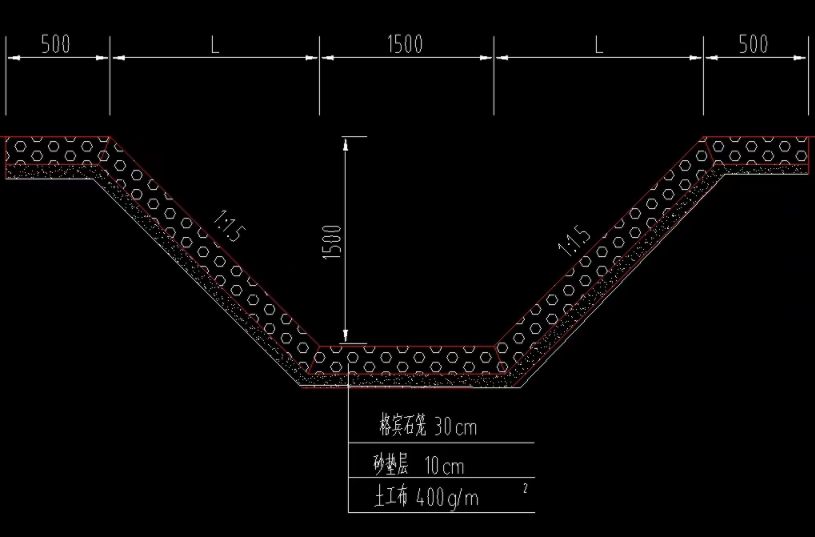

下面是一張斷面圖，此圖的縱深長度為1200米，要求廠家給出設計方案以及需求數量，斷面圖如下：
從圖中我們可以看出，圖中給出了地面標高以及溝底標高，這樣就可以知道坡上紅線部分的長度了，這個長度是根據垂直高度和水平長度計算得出的，應用到直角三角形的勾股定理，高度和水平長度構成了三角形的兩條直角邊，坡的長度就是三角形的斜邊。計算步驟如下：
垂直高度H=1500mm
水平方向邊長L=1500×1.5=2250mm
斜邊長度=2704mm
根據以上信息結合縱深長度我們可以設計出雷諾護墊的尺寸，常見的有兩種設計方案：1.坡長為雷諾護墊的長度，寬度可以取1-3米，根據籠子越大成本越低的原則，我們可以設計其寬度為3米，由于高度設計中以及給出，所以，這樣長、寬、高就都有了；2.把坡長設計成雷諾護墊的寬度（由于太寬的原因，可以分解成幾個雷諾護墊并排使用），長度可以取常用的6米，這樣也可以完成設計。
