格賓擋墻結構特點
時間:2021-8-1 9:40:34
格賓擋墻也稱格賓石籠擋墻或石籠擋墻，采用格賓石籠組合形成，即單個格賓石籠疊加組合聯結形成一個整體的柔性結構。格賓擋墻結構經常用于橋梁工程、公路鐵路工程、邊坡防護工程、河道整治工程等，是目前較理想的防護材料，同時也是一種柔性擋土墻材料。
格賓擋墻結構特點
1.結構穩定性好
格賓擋墻是由雙絞鋼絲網格與填充石料構成的擋墻結構，連結非常緊密，網片的邊緣采用比網絲更加粗的邊絲加固邊框支撐力，網片與網片之間采用鋼絲絞合連接成一體，網箱及結構在外力作用下產生變形，但不影響格賓籠結構整體的完整性，即使結構中有一根鋼絲發生斷裂，也不會影響網箱結構和強度，是代替傳統漿砌石結構、混凝土結構的理想解決方案。格賓擋墻結構有適度的變形特點，屬于柔性防護結構可以很好的適應地基的不均勻沉降，保持擋墻結構整體的穩定。
2.生態環保性好
格賓擋墻結構的鋼絲網部分采用耐腐蝕性低碳鍍鋅或覆塑鋼絲材料編織而成，填充石材來源于工程當地或附近，可就地取材，不產生二次垃圾。由于格賓擋墻結構內有較多的填石孔隙，具有良好的透水性和自排水性，可以實現河水和結構體下方的水體自然交換和存留，增強了水體的自我凈化能力，改善水質，同時多空隙的結構為各類水生動植物提供生存空間，有利于小流域范圍的生態保持，維持生態系統的自然平衡。格賓護岸不使用水泥等破壞自然環境的人工材料，使工程可能對自然造成的破壞降到最低，并在短的時間內得到恢復。填石空隙經人工鋪設土層或者自然沉積的土壤，為綠化、植被生長創造了條件?，實現綠化、美化生態環境。
3.施工便捷，效率高
格賓擋墻施工對環境要求低，工廠生產出成品的格賓護岸運至施工現場，項目施工人員按施工圖紙進行組裝并填裝石料。格賓護岸結構施工操作簡便、工序少、受氣候干擾小，工人簡單培訓即可施工，整體施工效率高，工程質量易于保證。在有機械進行配合的時候，能夠加快施工進度。施工周期短，同比此類結構的施工，格賓護岸結構施工效率更高，是傳統結構施工效率的2到3倍。格賓護岸安裝施工還可以在水上進行，冬季施工不影響施工進度和質量。格賓護岸施工對環境氣候要求低，可以水中、冬季施工，石料可以就地取材或附近提供，對工人技術和工程機械操作要求低，施工速度快。
4.抗沖刷能力強
格賓擋墻結構在流速較大的河道上作護坡或擋墻工程，抗沖刷能力強。據有關實驗證明，格賓擋墻結構的防沖系數是一般拋石防護工程防沖系數的兩倍。受水流沖刷影響，格賓護岸內的塊石即使產生位移，變形后的箱籠結構會產生新的平衡，總體完整性不會遭到破壞。護岸格賓籠結構為柔性結構，箱籠內填石塊或其他材料存在一定空隙，有效減少了浪壓的沖擊力，降低或消除了對防護工程的破壞力度。
5.造價低
格賓擋墻工程造價低，與矼制護坡結構和漿砌石護坡結構相比具有明顯的價格優勢。格賓擋墻使用的格賓網用料少成本低，石料可以就地取材或附近開采，費用低廉。資料顯示格賓籠結構施工比矼制護坡和漿砌石護坡造價明顯降低。工程完工后，格賓擋墻結構會逐漸和自然環境融合成一體，在工程壽命周期內，后期維護維修費用極低或沒有，而矼制護坡和漿砌石護坡會出現崩裂坍塌，維護維修費用高，損毀嚴重時大大降低工程使用壽命。
6.壽命悠長
格賓擋墻結構穩定使用壽命長。格賓籠選用的鋼絲采用厚鍍鋅、鍍高爾凡、覆塑等表面處理工藝，鋼絲表面鍍層穩定抗磨耐腐蝕，厚鍍鋅格賓擋墻使用壽命20--30年，鍍高爾凡格賓護岸使用壽命可達30--50年。如再經過覆塑工藝后，具有耐腐蝕、防靜電、抗老化的特性，使用壽命更長。據試驗，使用覆塑鍍高爾凡鋼絲的格賓擋墻使用壽命達到70--100年。可以根據結構所處環境，可以選擇不同表面處理工藝產品，適應各種環境和滿足經濟性和設計壽命要求。
7.透水性好
格賓擋墻透水性非常好，結構內孔隙可以及時排出墻后水分，不會造成傳統結構造成的水壓增加導致的結構破壞。水流進經上部流入，通過孔隙由下部導出，由于并非封閉結構，所以，水分會透過擋墻散入各處。

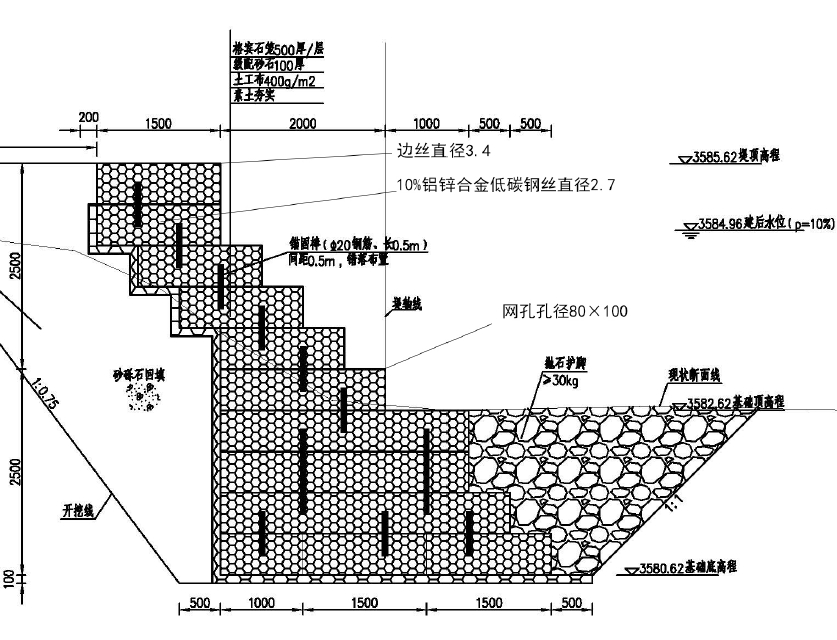

格賓擋墻結構的安裝
1.基礎處理
格賓石籠網擋墻的基底及其密實度、基礎網箱入土深度和輪廓線長度及寬度需提前做好準備，按有關要求施工。對于基礎較差的地基土質，需做好地基處理，可采用水中拋石及淤泥拋石擠淤處理。
2.格賓石籠網擋墻砌體應符合以下要求：
1）網箱組砌體平面位置須符合設計圖紙要求；
2）網箱層與層間砌體應縱橫交錯，上下聯結，不允許出現通縫；
3）每層網箱組均應適當放置“丁”字箱體；
4）砌體外露面應平整美觀。
3.格賓石籠網擋墻砌體后填土應分層夯實，每層填土厚度宜控制在20厘米左右，墻后散拋石須分層拋填，每層的控制厚度為30厘米。
4.組裝格賓石籠網箱
1）隔板與網身應成直角相交，經綁扎形成長方形網箱組或網箱，隔板與網身的四處交角各綁扎一道，然后在隔板與網身交接的地方每隔25cm綁扎一道，端頭處的隔板與網身間的相鄰邊絲處須采用組合線聯結，用綁扎絲分一圈然后兩圈的規律重復纏繞聯結（絞合相交部分兩圈，邊線相交部分一圈）；
2）綁扎鐵絲須與格賓石籠網擋墻同材質且綁扎鐵絲要雙股絞緊；
3）進行網箱組間的連接綁扎時，先把相鄰網箱組的上下四個角各綁扎一道，然后進行網箱組的上下框線綁扎，間隔25厘米一道，同時還要對相鄰網箱組的網片結合面以每平方米2處均勻綁扎，使網箱組結合牢固；
4）外露部位的網片，應在每次網箱內填石三分之一高度后設置加強筋（也稱拉筋線），呈“八”字形向內拉緊固定。
5.填充料施工
1)格賓石籠網箱內的填充料應堅硬不風化，粒徑不應小于網孔直徑；
2）填料時須均勻地向同層的各箱格內投料，不可以將單格網箱一次性填滿，須分次裝填，一般應控制在一次30厘米投料厚度；
3）頂面填充石料宜適當高出網箱，且要采用小塊碎石填塞密實；
4）外露面的填石應人工或是機械整平，石料間應相互搭接；
6.格賓石籠網箱封蓋施工
填料填充密實且整平后就可以進行此層的封蓋了，蓋板與網箱邊框相交處應每隔25厘米綁扎一道，封蓋完成后再進行下一層的裝填與封蓋。在一層網箱施工完成后，宜將墻后填料及時填至于網箱相平位置。
